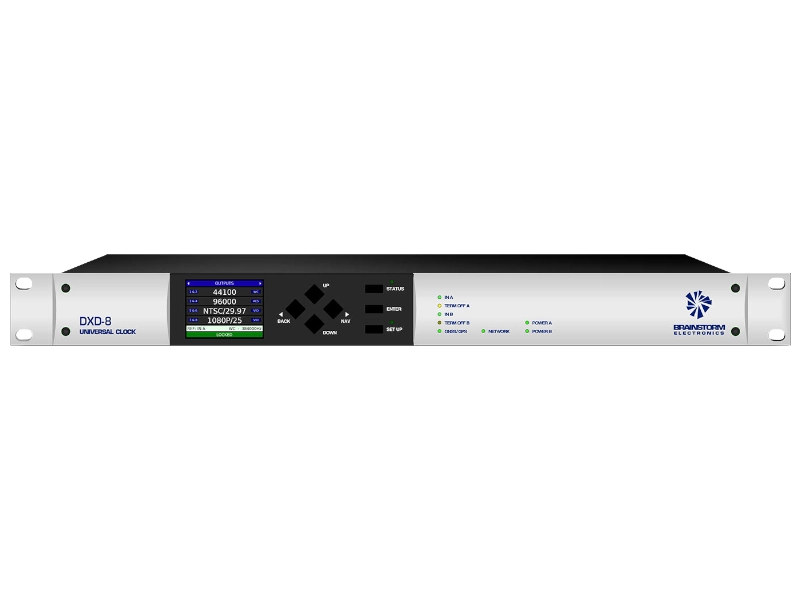

El Brainstorm DXD-8 es un reloj maestro universal (Universal Clock) diseñado para proporcionar sincronización precisa en instalaciones de audio y vídeo profesionales. Integra un generador de referencias de alta estabilidad con capacidad para sincronizar equipos mediante referencias tradicionales y, opcionalmente, mediante PTP y GPS/GNSS, ofreciendo una solución flexible para estudios de televisión, producción audiovisual, radio, postproducción e instalaciones AV profesionales.
Su arquitectura permite generar simultáneamente hasta cuatro referencias independientes y distribuirlas a través de ocho salidas BNC configurables, facilitando la integración de sistemas broadcast convencionales con infraestructuras IP modernas. Además, incorpora control remoto mediante navegador web, redundancia de alimentación y múltiples opciones de ampliación para adaptarse a las necesidades de cada instalación.
Características destacadas
Generador universal de referencias
Genera simultáneamente hasta cuatro referencias independientes en formatos Word Clock, AES, sincronismo de vídeo SD y HD (Black Burst y Tri-Level Sync) y señal de 10 MHz, ofreciendo una gran flexibilidad para sistemas audiovisuales profesionales.

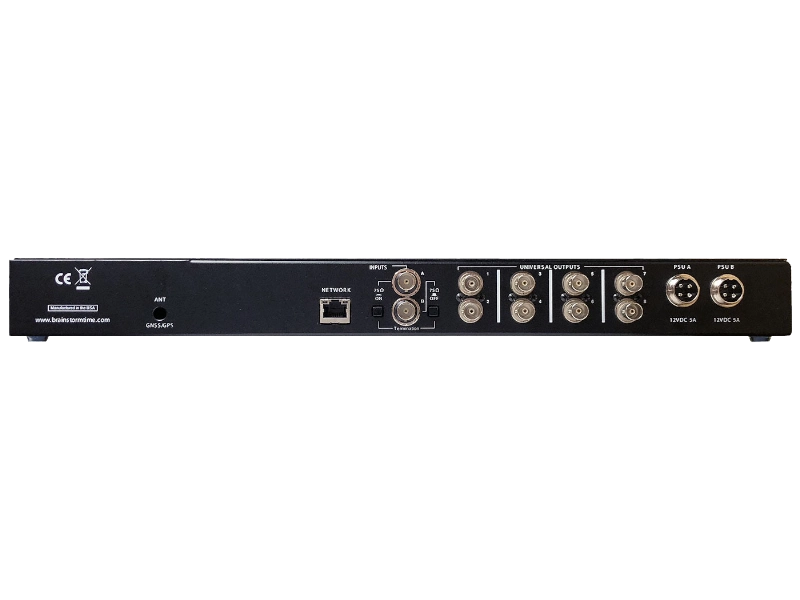

Ocho salidas BNC configurables
Dispone de ocho salidas universales organizadas en cuatro grupos, permitiendo asignar libremente cualquier referencia generada a cada salida según las necesidades de la instalación.
Compatibilidad con PTP mediante opción
Puede incorporar la opción PTP para funcionar como Grandmaster o Slave compatible con IEEE 1588, AES67 y SMPTE ST 2059, facilitando la transición hacia infraestructuras broadcast IP.
Sincronización mediante múltiples referencias
Admite sincronización desde Word Clock, AES, referencias de vídeo SD y HD, señales de 10 MHz y, opcionalmente, receptores GNSS/GPS y redes PTP.
Oscilador de alta estabilidad
Incorpora un oscilador TCXO de alta precisión y puede equiparse opcionalmente con un OCXO para obtener una estabilidad temporal aún mayor en aplicaciones críticas.
Control remoto por navegador web
Todas las funciones del equipo pueden configurarse y supervisarse de forma remota mediante una interfaz web, simplificando la gestión del sistema.
Diseño compacto para integración profesional
Su formato rack de 1U facilita la instalación en estudios, salas técnicas, unidades móviles y centros de producción donde el espacio disponible es limitado.
Especificaciones técnicas
Función principal
Reloj maestro universal.
Generador de referencias de sincronización.
Generación de referencias
Hasta 4 referencias simultáneas.
Word Clock.
AES.
Black Burst.
HD Tri-Level Sync.
10 MHz.
LTC (opcional).
Protocolos PTP
IEEE 1588-2008 (opcional).
IEEE 1588-2002 (opcional).
AES67.
SMPTE ST 2059.
Modo Grandmaster.
Modo Slave.
Entradas de referencia
2 × BNC.
Word Clock.
AES.
Black Burst.
HD Tri-Level Sync.
10 MHz.
Salidas
8 × BNC configurables.
75 Ω.
Asignación libre de señales.
Sincronización
Word Clock.
AES.
Vídeo SD/HD.
10 MHz.
PTP (opcional).
GNSS/GPS (opcional).
Oscilador
TCXO ±1 ppm.
OCXO opcional ±10 ppb.
Conectividad
Puerto Gigabit Ethernet RJ45 (opcional PTP).
Control remoto mediante navegador web.
Servidor y cliente NTP.
Receptor GNSS
Opcional.
Compatible con GPS.
GLONASS.
Galileo.
QZSS.
SBAS.
Pantalla
LCD TFT de 2,4″.
Resolución 240 × 320.
Alimentación
12 V DC.
Alimentación redundante.
Consumo típico de 12,5 W.
Formato
Rack 19″.
1U.
Escenarios de uso
El Brainstorm DXD-8 está diseñado para estudios de televisión, emisoras de radio, productoras audiovisuales, instalaciones de audio profesional, postproducción y cualquier infraestructura que requiera una distribución precisa de referencias de sincronización para audio y vídeo.
Gracias a su capacidad para generar múltiples referencias simultáneamente y a las opciones de integración mediante PTP y GPS/GNSS, constituye una solución ideal tanto para instalaciones tradicionales como para entornos híbridos que evolucionan hacia arquitecturas broadcast IP.
