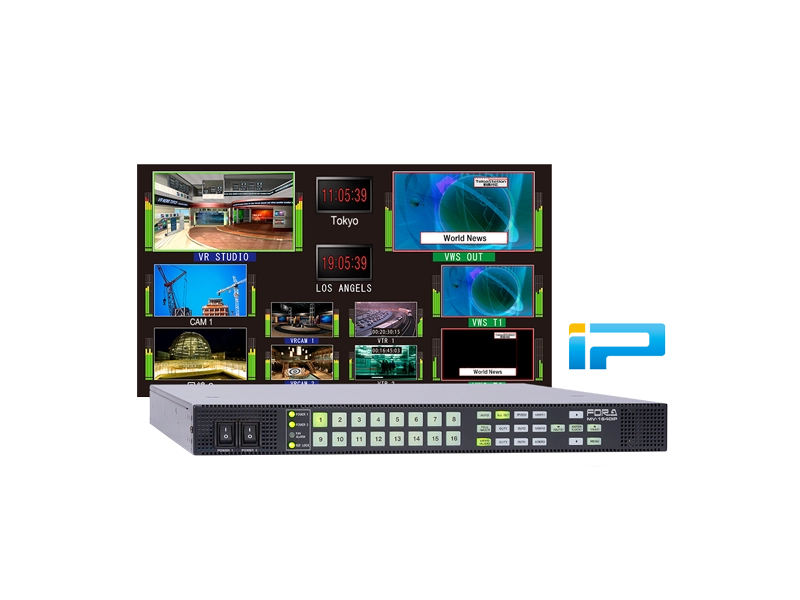

El FOR-A MV-1640IP es un multiviewer IP profesional de 1U diseñado para monitorización de señales en entornos broadcast, producción IP y flujos de trabajo híbridos SDI/IP. Compatible de serie con SMPTE ST 2110 y SMPTE ST 2022-6, permite monitorizar hasta 16 señales IP en HD o hasta 4 señales IP en 4K, además de admitir hasta 16 entradas SDI mediante una opción de expansión.
Su arquitectura permite gestionar hasta 32 entradas combinando 16 entradas IP y 16 entradas SDI, mientras que las salidas pueden configurarse con hasta 4 salidas IP, 4 salidas SDI y una salida HDMI. La compatibilidad con redes de 10 GbE y 25 GbE mediante módulos SFP28 facilita su integración en infraestructuras IP de alta capacidad.
El MV-1640IP incorpora herramientas avanzadas de monitorización como Layout Manager, tally, títulos, timecode, medidores de audio, detección de congelación de imagen, registro de errores, SNMP y monitorización mediante streaming M-JPEG. También permite realizar conexiones en cascada para incrementar el número de fuentes y ventanas disponibles.
Características destacadas
Multiviewer IP para producción 4K, HD y SD
El MV-1640IP está diseñado para entornos de producción IP o híbridos y admite señales SMPTE ST 2110 y SMPTE ST 2022-6 de forma estándar. Puede trabajar con hasta 4 señales IP 4K o hasta 16 señales IP HD, proporcionando una solución flexible para monitorización de infraestructuras audiovisuales basadas en IP.
Hasta 32 entradas
La configuración máxima permite combinar hasta 16 entradas IP con hasta 16 entradas SDI. Las entradas SDI requieren la opción MV-1640SDI y pueden ampliarse para admitir 12G-SDI y 6G-SDI mediante la opción MV-1640SDI-12G.
Salidas IP y SDI
El sistema puede proporcionar hasta 4 salidas IP mediante SMPTE ST 2110 o ST 2022-6 para señales HD. En la parte de banda base dispone de 4 salidas 3G/HD-SDI o una salida 12G-SDI, además de una salida HDMI.
Compatibilidad con SMPTE ST 2110 y ST 2022-6
El MV-1640IP incorpora compatibilidad con SMPTE ST 2110-10/20/30/40 y SMPTE ST 2022-6/7. La compatibilidad con ST 2022-7 permite disponer de redundancia de red para aplicaciones donde la continuidad de la señal resulta crítica.
Redes de 10 GbE y 25 GbE
La unidad utiliza interfaces SFP28 compatibles con entornos de 10 GbE o 25 GbE, proporcionando el ancho de banda necesario para transportar múltiples señales audiovisuales IP de alta resolución.
Compatibilidad con NMOS
El MV-1640IP utiliza NMOS IS-04 para el registro de streams y NMOS IS-05 para la conmutación de streams, facilitando su integración y gestión dentro de infraestructuras IP profesionales.
Layout Manager
El software Layout Manager para Windows permite crear y personalizar las pantallas de monitorización, ajustando el tamaño y posición de las ventanas y configurando títulos y otros elementos gráficos. Los layouts pueden almacenarse en el equipo y recuperarse directamente desde el panel frontal.
Monitorización hasta 25 ventanas en 4K
En un monitor 4K es posible distribuir libremente hasta 25 ventanas para una señal 4K, mientras que en configuraciones con cuatro señales 2K se pueden mostrar hasta 40 ventanas, ofreciendo una elevada densidad de monitorización.
Tally, títulos y timecode
Cada ventana puede mostrar información de producción como tally, títulos y timecode. También permite visualizar hora, temporizador e información adicional del sistema, incluyendo un reloj de hasta 30 horas y programación de hasta 24 temporizadores por día durante una semana.
Monitorización de audio
El multiviewer permite visualizar niveles de audio y dispone de salida específica para monitorización de audio, facilitando la comprobación simultánea de vídeo y audio de las fuentes conectadas.
Streaming M-JPEG
El MV-1640IP incorpora salida de vídeo mediante streaming M-JPEG para poder monitorizar las señales desde dispositivos conectados a la red fuera de la sala de control. También dispone de una aplicación para Windows para visualizar este stream.
Pre-alarm recording
La función de grabación previa a una alarma permite almacenar las imágenes en el disco duro de un PC y revisarlas cuando se produce un error, facilitando el diagnóstico de incidencias durante la producción.
Detección de errores
El sistema puede detectar frames congelados mediante análisis Y/C y Y, además de mostrar registros de errores e información del usuario. Los bordes de las ventanas pueden parpadear y aparecer iconos o mensajes de error para identificar rápidamente las fuentes con problemas.
Crop y redimensionado
El MV-1640IP permite definir zonas de recorte por píxeles o porcentaje y mantener la relación de aspecto después del recorte. También incorpora funciones de redimensionado para convertir señales HD a 4K y señales 4K a 2K.
Conexión en cascada
Varias unidades pueden conectarse en cascada mediante SDI, incrementando el número de ventanas disponibles en cada monitor. FOR-A indica que cada unidad añadida introduce solamente unos pocos microsegundos de retardo.
Control y monitorización SNMP
El MV-1640IP admite interfaces y protocolos externos de control, incluyendo Ember+ y SNMP. Mediante SNMP es posible monitorizar parámetros como el estado de comunicación de los módulos SFP, el resultado de las conversiones IP/SDI y el estado de PTP.
Especificaciones técnicas
Tipo de equipo
Multiviewer IP profesional.
Formato de rack 1U.
Diseñado para producción IP e híbrida SDI/IP.
Procesamiento de vídeo
Compatible con señales IP y SDI.
Admite entradas IP y SDI mezcladas y asíncronas.
Procesamiento de vídeo 10 bits YCbCr 4:2:2.
Formatos IP
SMPTE ST 2110-20:
2160p/59.94 y 50.
1080p/59.94 y 50.
1080i/59.94 y 50.
720p/59.94 y 50.
SMPTE ST 2022-6:
1080p/59.94 y 50.
1080i/59.94 y 50.
720p/59.94 y 50.
Entradas IP
Hasta 16 entradas IP HD mediante SMPTE ST 2110 o ST 2022-6.
Hasta 4 entradas IP 4K.
2 × pares de puertos SFP28 A/B y C/D.
25GBASE-SR.
Redundancia mediante SMPTE ST 2022-7.
ST 2110-20: hasta 4 streams 2160p o 16 streams 1080p, 1080i o 720p.
ST 2022-6: hasta 14 streams 1080p o 16 streams 1080i/720p.
Entradas SDI opcionales
Hasta 16 entradas 3G/HD/SD-SDI mediante MV-1640SDI.
Mediante MV-1640SDI-12G:
8 entradas 12G/6G-SDI.
8 entradas 3G/HD/SD-SDI.
Conectores HD-BNC.
12G-SDI: 12,0 Gbps.
6G-SDI: 6,0 Gbps.
3G-SDI: 3,0 Gbps.
HD-SDI: 1,5 Gbps.
SD-SDI: 270 Mbps.
Formatos SDI
12G-SDI:
2160p/60, 59.94 y 50.
6G-SDI:
2160p/30, 29.97, 25, 24 y 23.98.
3G-SDI:
1080p/60, 59.94 y 50.
Quad Link.
Dual Link.
1080p/30, 29.97, 25, 24 y 23.98.
HD-SDI:
1080i/60, 59.94 y 50.
1080p/30, 29.97, 25, 24 y 23.98.
1080PsF/30, 29.97, 25, 24 y 23.98.
720p/60, 59.94, 50, 24 y 23.98.
1035i/60 y 59.94.
SD-SDI:
525/59.94i.
625/50i.
Salidas IP
Hasta 4 salidas IP HD.
SMPTE ST 2110.
SMPTE ST 2022-6.
SFP28.
25GBASE-SR.
Redundancia SMPTE ST 2022-7.
ST 2110-20: hasta 4 streams 1080p, 1080i o 720p.
ST 2022-6: hasta 4 streams 1080p, 1080i o 720p.
Salidas SDI
Hasta 4 × 3G/HD-SDI.
1 × 12G-SDI.
1 × HDMI.
Hasta 3840 × 2160 mediante 12G-SDI o HDMI 2.0.
3G/HD-SDI para 1080p, 1080i, 1035i y 720p.
Salida HDMI
1 × HDMI Tipo A.
HDMI 2.0.
4K mediante HDMI 2.0 Level B.
59.94 fps.
50 fps.
10 bits YCbCr 4:4:4.
8 bits YCbCr 4:2:0.
8 bits RGB 4:4:4.
Limited Range.
Audio IP
SMPTE ST 2110-30.
SMPTE ST 2022-6.
Hasta 16 canales por vídeo.
48 kHz.
24 bits.
Audio SDI
Audio embebido.
Hasta 16 canales por entrada SDI.
48 kHz.
16 a 24 bits.
Audio HDMI
Hasta 8 canales.
48 kHz.
24 bits.
Audio de salida IP
SMPTE ST 2110-30.
SMPTE ST 2022-6.
Hasta 8 canales por vídeo.
48 kHz.
24 bits.
Genlock
Entrada REF IN mediante opción MV-1640IF.
Black Burst:
0,429 Vp-p NTSC.
0,45 Vp-p PAL.
Tri-level Sync:
0,6 Vp-p.
75 Ω BNC.
También admite sincronización mediante INPUT LOCK y PTP LOCK.
PTP
Sincronización mediante PTP a través de los puertos SFP A/B.
Compatible con flujos de trabajo IP SMPTE ST 2110.
Layout
Hasta 25 ventanas libremente configurables para una señal 4K.
Hasta 40 ventanas para cuatro señales 2K.
Almacenamiento de layouts.
Recuperación de layouts desde el panel frontal.
Hasta 4 logotipos almacenados.
Tally.
Title.
Timecode.
Time of day.
Timer.
Information Display.
Hasta 24 temporizadores programables por día durante una semana.
Monitorización y alarmas
Detección de frames congelados.
Detección Y/C y Y.
Registro de errores.
Iconos y mensajes de error.
Bordes de ventana parpadeantes.
Monitorización de estado de SFP.
Monitorización de PTP mediante SNMP.
Monitorización del resultado de conversiones IP/SDI.
Streaming
Salida M-JPEG integrada.
Monitorización mediante dispositivos conectados a la red.
Aplicación Windows LiveViewer.
Pre-alarm recording en disco duro de PC.
Protocolos y control
SMPTE ST 2110-10/20/30/40.
SMPTE ST 2022-6/7.
NMOS IS-04.
NMOS IS-05.
SNMP.
Ember+.
Conectividad de red
SFP28.
10 GbE.
25 GbE.
Alimentación
AC 100-240 V ±10 %.
50/60 Hz.
Consumo
235 W a 100-120 V AC.
222 W a 200-240 V AC.
245 VA a 100-120 V AC.
260 VA a 200-240 V AC.
Dimensiones
430 × 44 × 500 mm.
Formato EIA 1U.
480 mm de anchura incluyendo soportes de rack.
Peso
9,55 kg.
Temperatura de funcionamiento
0 °C a 40 °C.
Humedad
30 % a 90 % sin condensación.
Escenarios de uso
El FOR-A MV-1640IP está diseñado para centros de producción broadcast, estudios de televisión, unidades móviles, centros de transmisión y salas de control que necesitan monitorizar un gran número de señales audiovisuales dentro de una infraestructura IP o híbrida.
Su compatibilidad nativa con SMPTE ST 2110, ST 2022-6 y ST 2022-7, junto con la posibilidad de incorporar entradas SDI, lo convierte en una solución especialmente interesante para instalaciones que están migrando progresivamente de banda base SDI a IP sin tener que abandonar inmediatamente sus fuentes SDI existentes.
La capacidad de trabajar con señales 4K y HD, disponer de hasta 32 entradas combinadas y generar diferentes layouts de monitorización permite utilizarlo como núcleo de monitorización para grandes cantidades de fuentes de vídeo. La función de cascada permite además aumentar el número de ventanas disponibles cuando una única unidad no resulta suficiente.
Las funciones de SNMP, detección de errores, PTP, tally, timecode y pre-alarm recording hacen que el MV-1640IP resulte especialmente adecuado para entornos broadcast donde no solo es necesario visualizar las señales, sino también detectar y diagnosticar rápidamente posibles incidencias.
