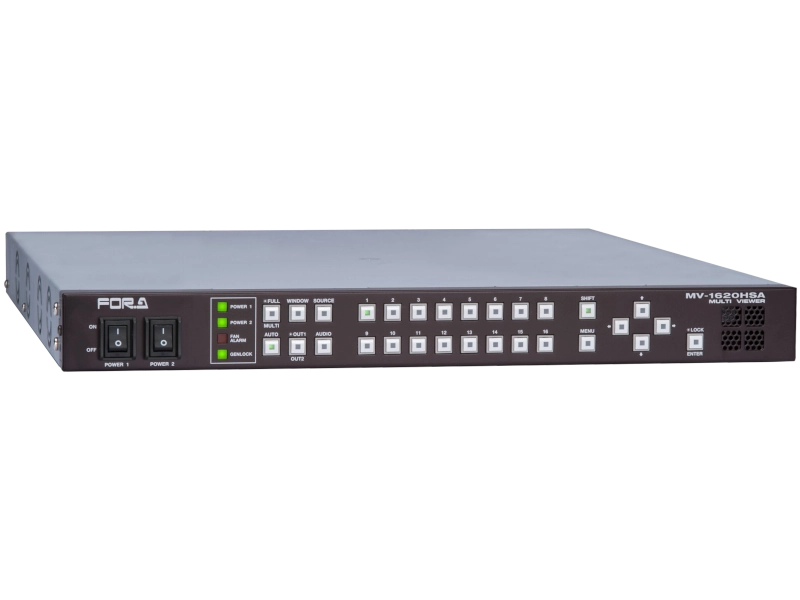

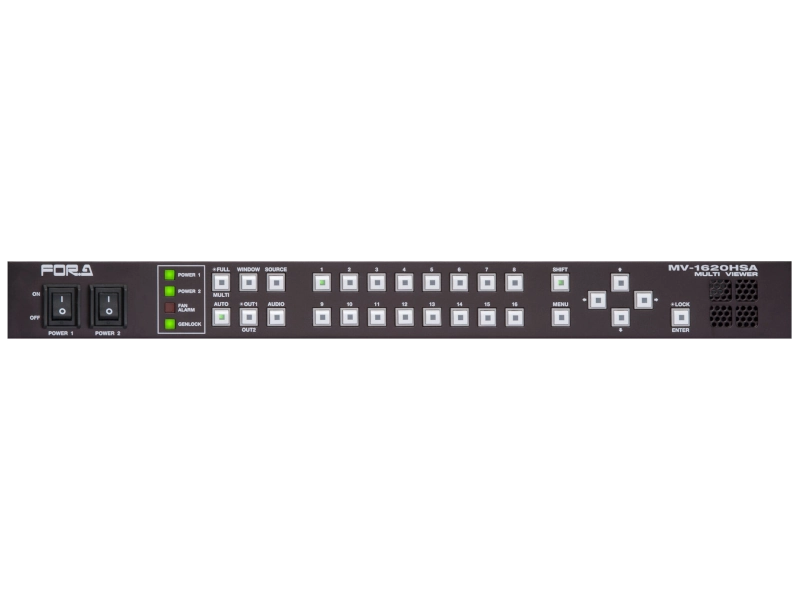

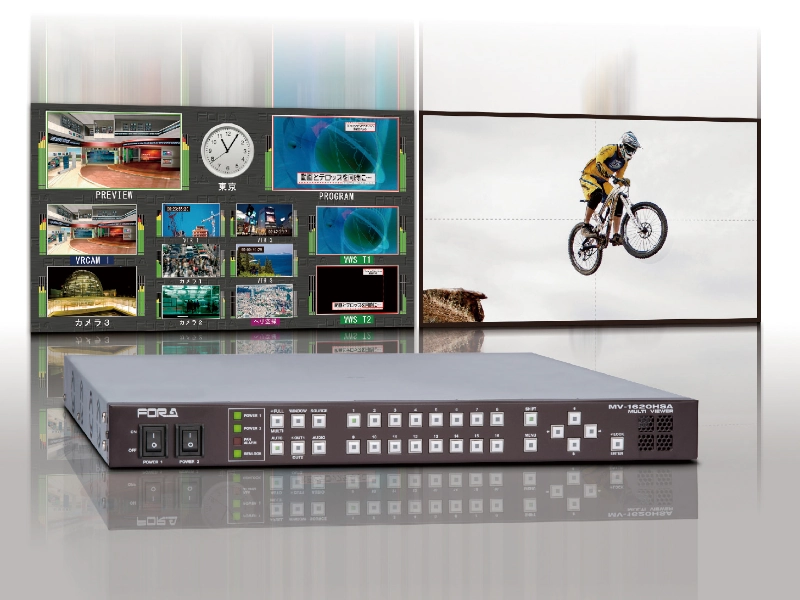

El FOR-A MV-1620HSA es un multiviewer profesional compacto de 1U diseñado para monitorizar señales 3G-SDI, HD-SDI, SD-SDI y vídeo compuesto analógico en entornos broadcast, producción en directo, estudios de televisión, unidades móviles y salas de control. Puede recibir hasta 16 señales de vídeo mezcladas y asíncronas, permitiendo visualizar las fuentes en uno o dos monitores.
El equipo ofrece una arquitectura flexible para instalaciones que combinan diferentes generaciones de vídeo, incluyendo señales HD y SD junto con fuentes 3G-SDI y analógicas. Mediante la opción MV-1620DO es posible añadir una segunda salida de monitorización, mientras que la opción MV-1620RT permite utilizar el sistema con pantallas en orientación vertical.
El MV-1620HSA incorpora además herramientas avanzadas de monitorización, como medidores de audio, tally, títulos, timecode, área de seguridad, detección de pérdida o congelación de señal, detección de nivel de negro y luminancia, alarmas de audio y detección de errores CRC. También dispone de Layout Manager y Live Viewer para configurar los layouts y visualizar las señales mediante red.
Características destacadas
Hasta 16 entradas 3G/HD/SD-SDI y analógicas
El MV-1620HSA admite hasta 16 entradas de vídeo mediante conectores BNC de 75 Ω, pudiendo combinar señales 3G-SDI, HD-SDI, SD-SDI y vídeo compuesto analógico. Las señales pueden ser mezcladas y no necesitan estar sincronizadas entre sí.
Compatibilidad con 4K mediante cuatro entradas 3G-SDI
El sistema permite trabajar con una señal 4K utilizando cuatro entradas 3G-SDI, combinándolas para formar una única imagen 4K. Esta función permite incorporar fuentes 4K a una infraestructura basada en 3G-SDI sin necesidad de utilizar un multiviewer específicamente dedicado a 12G-SDI.
Monitorización en uno o dos monitores
El MV-1620HSA puede utilizarse con una salida de monitorización estándar y, mediante la opción MV-1620DO, añadir una segunda salida independiente. En esta configuración pueden mostrarse hasta 20 ventanas de vídeo entre las dos salidas.
Layout Manager
El software Layout Manager permite configurar el tamaño y la posición de las ventanas, cambiar entre layouts y registrar imágenes de fondo y logotipos. Se pueden guardar hasta 16 patrones de layout para los modos de salida simultánea e independiente.
Hasta 20 ventanas de vídeo
Una única unidad puede mostrar hasta 20 ventanas de vídeo. Cuando se utiliza una señal 4K, esta consume cuatro ventanas del total disponible debido a la composición de la imagen mediante cuatro señales HD/3G-SDI.
Cascada de hasta cuatro unidades
Es posible conectar hasta cuatro unidades MV-1620HSA en cascada para monitorizar hasta 64 fuentes simultáneamente. FOR-A especifica una latencia máxima de aproximadamente 6 μs respecto a la señal de sincronización entre las unidades conectadas en cascada.
Tally, títulos y timecode
Cada ventana puede incorporar indicadores de tally, títulos y timecode. El sistema permite mostrar hasta 16 caracteres en dos líneas por ventana y puede leer el timecode auxiliar presente en las señales 3G-SDI, HD-SDI y SD-SDI.
Medidores de audio
El multiviewer puede mostrar medidores verticales u horizontales para hasta 16 canales de audio embebido por entrada. También admite monitorización de otras señales de audio cuando se instala la opción MV-1620DO.
Monitorización avanzada de errores
El sistema puede detectar pérdida de señal de vídeo, congelación de imagen, nivel de negro, nivel de luminancia y errores CRC. En audio permite detectar pérdida de señal, silencio y niveles excesivos. También puede detectar pérdida de datos de Closed Caption.
AFD y procesamiento de relación de aspecto
El MV-1620HSA es compatible con AFD (Active Format Description), permitiendo realizar recortes y ajustes de relación de aspecto de acuerdo con el código AFD de la señal.
Reloj, temporizadores e información
El sistema permite mostrar hasta cuatro ventanas de reloj y utilizar diferentes tipos de información en ellas. Incluye contador ascendente y descendente, tiempo restante y diferentes datos de sistema, log y texto.
Logos y fondos personalizados
Es posible almacenar hasta cuatro imágenes de fondo y hasta ocho logotipos. Cada salida puede mostrar un fondo y hasta dos logotipos simultáneamente.
Salida HDMI y SDI
La unidad proporciona salida HDMI para monitorización HD y salida SDI para integración con monitores profesionales y otros equipos de vídeo. Mediante la opción MV-1620DO se incorpora una segunda salida de monitorización.
Monitorización mediante red
El MV-1620HSA incorpora una interfaz Ethernet y software Live Viewer para transmitir vídeo y realizar monitorización desde un ordenador conectado a la red. También dispone de Layout Manager para la configuración de los layouts.
Control remoto y expansión
La opción MV-1620IF añade interfaces RS-232C, RS-422 y RS-485, además de GPIO. También existe una opción SNMP para integrar la monitorización del equipo en sistemas de gestión de red.
Paneles auxiliares HVS-AUX
El MV-1620HSA puede conectarse mediante Ethernet a paneles auxiliares HVS-AUX16A, HVS-AUX16B, HVS-AUX32A y HVS-AUX64A. Pueden conectarse hasta dos unidades simultáneamente.
Especificaciones técnicas
Tipo de equipo
Multiviewer profesional.
Formato rack 1U.
Monitorización de vídeo SDI y analógico.
Formatos de vídeo
3G-SDI:
1080/60p.
1080/59.94p.
1080/50p.
Level A/B.
HD-SDI:
1080/60i.
1080/59.94i.
1080/50i.
720/60p.
720/59.94p.
720/50p.
1080/30p, 29.97p, 25p, 24p y 23.98p.
720/24p y 23.98p.
1080/30PsF, 29.97PsF, 25PsF, 24PsF y 23.98PsF.
1035/60i y 59.94i.
SD:
525/60 NTSC.
625/50 PAL.
Entradas de vídeo
16 × entradas de vídeo mediante BNC de 75 Ω.
Compatible con señales mixtas y asíncronas.
3G-SDI.
HD-SDI.
SD-SDI.
Vídeo compuesto analógico.
Entradas 3G/HD/SD-SDI
3G-SDI: 3,0 Gbps.
HD-SDI: 1,5 Gbps.
SD-SDI: 270 Mbps.
Cuantización Y: 10 bits.
Cuantización C: 10 bits.
Entrada de vídeo compuesto
1,0 Vp-p.
Cuantización Y: 8 bits.
Cuantización C: 8 bits.
Entrada 4K
4K mediante cuatro entradas 3G-SDI.
Composición de una imagen 4K a partir de cuatro señales 3G-SDI.
Entrada de fondo
Mediante opción MV-1620DO.
3G-SDI Level A: 3,0 Gbps.
HD-SDI: 1,5 Gbps.
Compatible con la salida BKGD VIDEO OUT de un MV-1620DO.
Audio embebido
3G-SDI/HD-SDI/SD-SDI.
48 kHz.
16 a 24 bits.
16 canales por señal SDI.
4 grupos / 8 pares estéreo.
En 3G-SDI Level B, el audio es compatible únicamente con Link A.
Audio analógico opcional
Mediante MV-1620DO.
8 canales.
4 pares estéreo.
Balanceado o no balanceado.
48 kHz.
24 bits.
Niveles de entrada: -10 dBV, -3 dBu, 0 dBu y +4 dBu.
Nivel máximo: +24 dBu balanceado / +18 dBu no balanceado.
Audio AES opcional
Mediante MV-1620DO.
8 canales.
4 pares estéreo.
32/44,1/48 kHz.
16 a 24 bits.
75 Ω no balanceado.
Entrada LTC opcional
Mediante MV-1620IF.
1 entrada.
Timecode SMPTE.
1,0 Vp-p dentro de ±6 dB.
Salida HDMI
1 × HDMI Tipo A.
1920 × 1080i a 59,94/50 Hz.
1920 × 1080p a 59,94/50 Hz.
1280 × 720p a 59,94/50 Hz.
RGB 8 bits.
No incorpora conversión de frame rate.
Salida SDI
BNC de 75 Ω.
3G-SDI: 3,0 Gbps.
1080/59.94p y 1080/50p Level A.
HD-SDI: 1,5 Gbps.
1080/59.94i y 1080/50i.
720/59.94p y 720/50p.
Cuantización Y/C: 10 bits en visualización normal.
Salida BKGD opcional
Mediante MV-1620DO.
3G-SDI Level A.
HD-SDI.
BNC de 75 Ω.
Salida exclusivamente de imagen, sin audio.
Salidas de audio
2 × RCA.
1 par estéreo o 2 canales mono.
No balanceado.
Nivel de salida: -10 dBV.
Nivel máximo: +5 dBV.
48 kHz.
24 bits.
Audio embebido de salida
SDI:
4 grupos / 8 pares estéreo.
48 kHz.
24 bits.
HDMI:
4 pares estéreo.
48 kHz.
24 bits.
Genlock
Mediante opción MV-1620DO.
Black Burst:
0,429 Vp-p NTSC.
0,45 Vp-p PAL.
Tri-level Sync:
0,6 Vp-p.
Ventanas de vídeo
Hasta 20 ventanas.
Una señal 4K consume cuatro ventanas.
Hasta 20 ventanas totales con dos salidas mediante MV-1620DO.
Ventanas de reloj
Hasta 4 ventanas.
Reloj interno o LTC seleccionable mediante MV-1620IF.
Precisión del reloj interno: ±15 segundos/mes a 25 °C.
Corrección mediante SNTP.
Layouts
Hasta 16 patrones para modo de salida simultánea.
Hasta 16 patrones para modo de salida independiente.
Configuración mediante Layout Manager.
Títulos
Hasta 16 caracteres × 2 líneas por ventana.
Compatible con caracteres alfanuméricos, símbolos, kana japonés, kanji JIS 1/2 y coreano.
Tally
Indicador mediante marco rojo, verde o naranja.
Indicador cuadrado rojo o verde.
Colores configurables.
Medidores de audio
Medidores verticales u horizontales.
Hasta 16 canales de audio embebido por entrada.
Soporte para otras señales de audio mediante MV-1620DO.
Monitorización de vídeo
Pérdida de señal.
Freeze.
Nivel de negro.
Nivel de luminancia.
Errores CRC.
Monitorización de audio
Pérdida de señal.
Silencio.
Nivel excesivo.
Closed Caption
Detección de pérdida de datos.
Visualización del estado.
Safety Area
Visualización de marcadores de área segura en cada ventana.
Interfaces de control
RS-232C/RS-422/RS-485 mediante MV-1620IF.
1 × D-sub de 9 pines.
GPIO mediante MV-1620IF.
1 × D-sub de 50 pines.
Hasta 48 entradas.
LAN:
1 × RJ-45.
100BASE-TX/1000BASE-T.
Software
Layout Manager.
Configuración del tamaño y posición de ventanas.
Cambio de layouts.
Registro de fondos y logotipos.
Live Viewer para transmisión de vídeo.
Data Backup para almacenamiento de configuraciones.
Opciones
MV-1620PS: fuente de alimentación redundante.
MV-1620IF: interfaz de control.
MV-1620DO: segunda salida.
MV-1620SNMP: SNMP.
MV-1620RT: visualización vertical.
PC3323-1: cable breakout de 37 pines.
HVS-AUX16A/16B/32A/64A: paneles auxiliares de control.
Alimentación
100-240 V AC ±10 %.
50/60 Hz.
Consumo
88 VA / 86 W a 100-120 V AC.
107 VA / 85 W a 200-240 V AC.
Dimensiones
430 × 44 × 475 mm.
Formato EIA 1U.
Peso
6,9 kg.
Temperatura de funcionamiento
0 °C a 40 °C.
Humedad
30 % a 90 % sin condensación.
Escenarios de uso
El FOR-A MV-1620HSA está diseñado para estudios de televisión, unidades móviles, salas de control, producción en directo, instalaciones broadcast y entornos corporativos que necesiten monitorizar simultáneamente un elevado número de fuentes de vídeo SDI y analógicas.
Su capacidad para combinar 3G-SDI, HD-SDI, SD-SDI y vídeo compuesto permite integrarlo especialmente bien en instalaciones donde conviven equipos de diferentes generaciones y formatos. La posibilidad de trabajar con señales asíncronas simplifica además la integración de múltiples fuentes sin necesidad de sincronizarlas previamente.
Para instalaciones que necesitan monitorizar un número mayor de fuentes, pueden conectarse hasta cuatro unidades en cascada para alcanzar 64 fuentes simultáneas, manteniendo una latencia de sincronización extremadamente baja entre unidades.
La opción de segunda salida, los layouts personalizables, los medidores de audio, tally, timecode, alarmas y funciones de detección de errores hacen que el MV-1620HSA sea especialmente adecuado como sistema central de monitorización en una sala de control o una unidad móvil.
