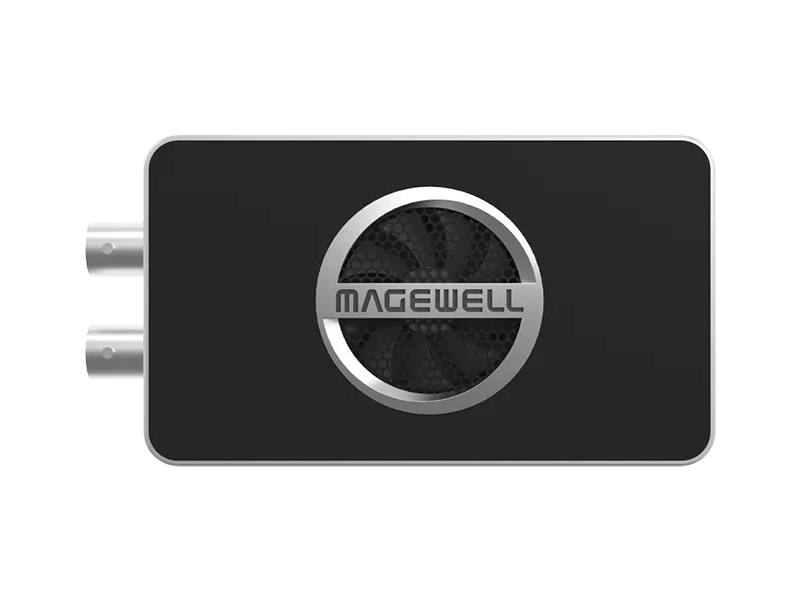

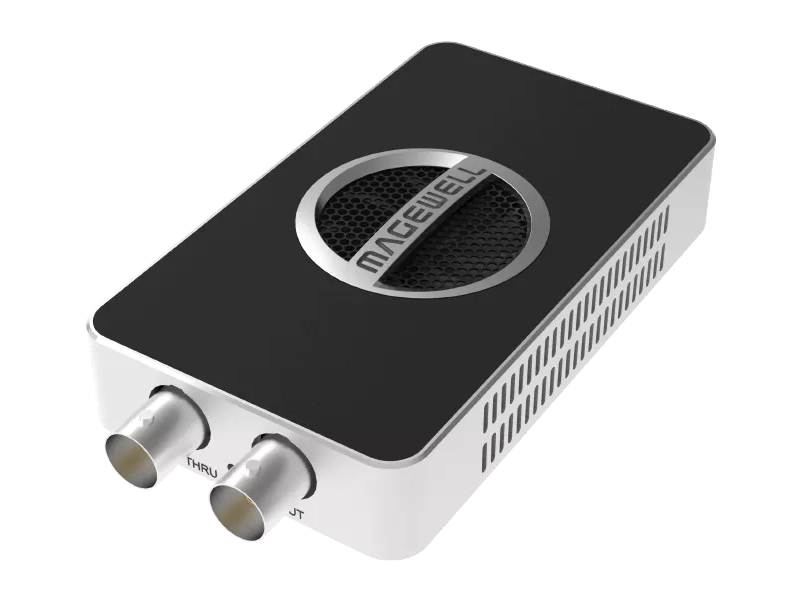

La Magewell USB Capture SDI 4K Pro es un dispositivo de captura profesional de un canal diseñado para incorporar señales SDI 4K a ordenadores y estaciones de trabajo mediante una conexión USB 3.2 Gen 2×2 de hasta 20 Gbps. Su diseño plug-and-play permite utilizarla sin instalar una tarjeta PCIe ni recurrir a una fuente de alimentación externa, por lo que resulta especialmente adecuada para producción audiovisual, streaming, videoconferencia, presentaciones inmersivas y otros flujos de trabajo profesionales.
La unidad dispone de una entrada 12G-SDI y una salida SDI loop-through, admitiendo señales de hasta 4096 × 2160 a 60 fps y 10 bits 4:2:2. Gracias a su conexión USB de 20 Gbps, puede capturar vídeo hasta 4096 × 2160 píxeles y 240 fps, dependiendo de las capacidades del ordenador anfitrión, el sistema operativo y el ancho de banda USB disponible. Además, incorpora procesamiento de vídeo basado en FPGA, con un uso prácticamente nulo de CPU.
Características destacadas
Captura SDI 4K hasta 60 fps
La USB Capture SDI 4K Pro permite introducir señales SDI de hasta 4096 × 2160 a 60 fps, incluyendo señales 4K UHD y DCI 4K con 10 bits y muestreo 4:2:2.
Entrada y loop-through 12G-SDI

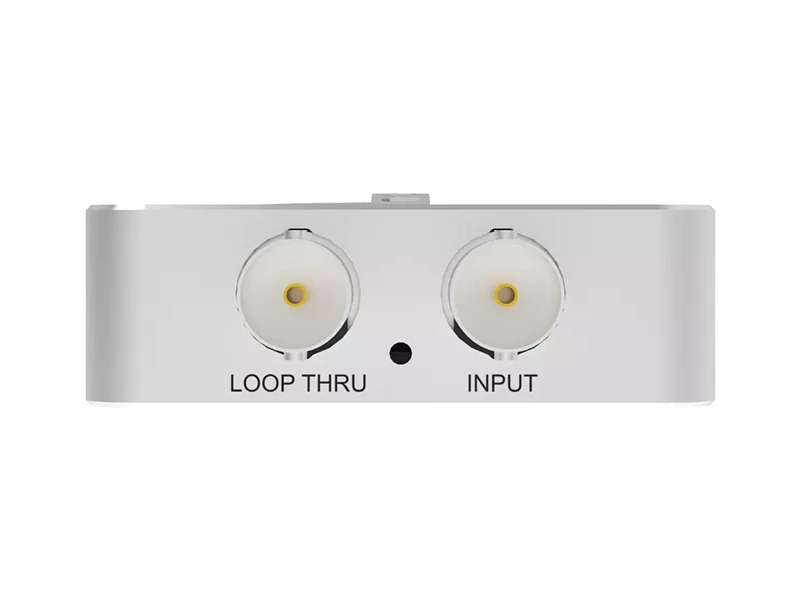

Dispone de una entrada SDI y una salida de paso SDI, ambas compatibles con señales de hasta 12G-SDI 4096 × 2160 a 60 fps. Esto permite enviar la señal simultáneamente al ordenador y a otro dispositivo, como un monitor o sistema de producción.
USB 3.2 Gen 2×2 de 20 Gbps
La conexión USB 3.2 Gen 2×2 Type-C proporciona hasta 20 Gbps de ancho de banda, permitiendo aprovechar las capacidades de captura 4K de alta frecuencia de imagen del dispositivo.
Captura hasta 240 fps
Puede capturar vídeo con resoluciones de hasta 4096 × 2160 y frecuencias de hasta 240 fps. La frecuencia máxima disponible dependerá del ancho de banda USB, del ordenador anfitrión y del sistema operativo.
Procesamiento de vídeo basado en FPGA
La unidad incorpora un sistema de procesamiento basado en FPGA, con un ancho de banda de procesamiento aproximado de 700 megapíxeles por segundo, reduciendo al mínimo el uso de CPU durante la captura.
Audio SDI y audio analógico

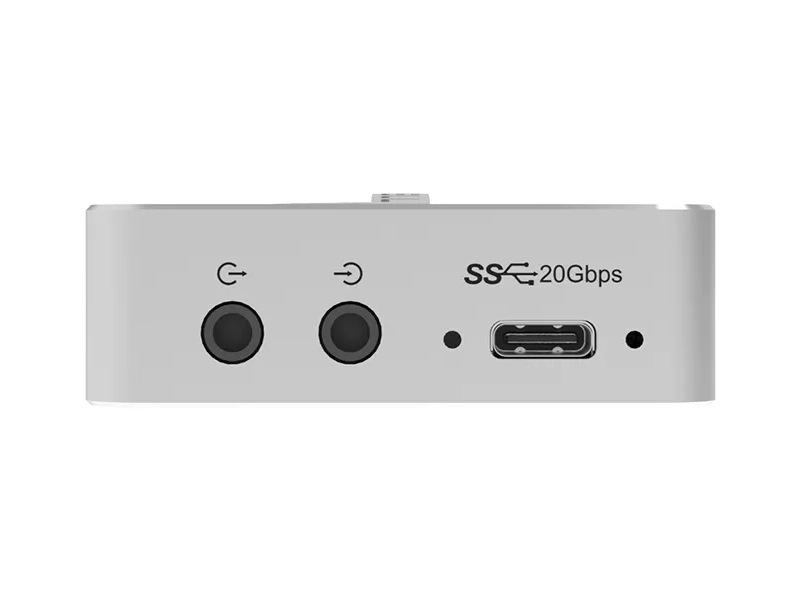

Puede capturar hasta 8 canales de audio SDI embebido, con audio de 24 bits y hasta 192 kHz. También incorpora una entrada Line In de 3,5 mm compatible con audio de dos canales y una salida Line Out para extraer el audio embebido de la señal SDI.
Funcionamiento plug-and-play
No requiere una fuente de alimentación independiente y puede conectarse directamente al ordenador mediante USB. Es compatible con Windows, Linux, macOS y Chrome OS.
Funcionamiento continuo 24/7
Está diseñada para funcionar de manera continua 24 horas al día, 7 días a la semana, siendo adecuada para instalaciones profesionales de streaming, producción y captura permanente.
Especificaciones técnicas
Entrada de vídeo
1 × SDI BNC.
Compatible con señales de hasta 12G-SDI.
Resolución máxima de entrada: 4096 × 2160 a 60 fps.
Hasta 10 bits YUV 4:2:2.
Salida de vídeo
1 × SDI BNC loop-through.
Compatible con señales de hasta 12G-SDI.
Resolución máxima de loop-through: 4096 × 2160 a 60 fps.
Formatos de entrada
RGB/YUV 4:4:4 de 8/10/12 bits.
YUV 4:2:2 de 12 bits.
YUV 4:2:0 de 8/10/12 bits.
Audio de entrada
Hasta 8 canales de audio SDI embebido.
24 bits.
Hasta 192 kHz.
Entrada analógica mediante Line In de 3,5 mm.
Compatible con audio de 2 canales mediante IEC60958.
Captura de vídeo
Resolución máxima: 4096 × 2160.
Frecuencia máxima: 240 fps.
Formatos principales:
4096 × 2160p / 3840 × 2160p a 23,98/24/25/29,97/30/50/60 fps.
2560 × 1440p a 60 fps.
1920 × 1080p / 1280 × 720p a 23,98/24/25/29,97/30/50/59,94/60 fps.
720 × 576p a 25 fps.
720 × 480p a 30 fps.
La frecuencia de captura real puede estar limitada por el ancho de banda USB y la frecuencia de funcionamiento interna.
Profundidad de color de captura
Hasta 10 bits.
Formatos de salida de vídeo
P010.
Y210.
NV12.
I420.
YUY2.
UYVY.
RGB24.
RGB32.
Procesamiento de vídeo
Procesamiento basado en FPGA.
Ancho de banda de procesamiento aproximado: 700 Mpíxeles/s.
Escalado.
Recorte.
Desentrelazado.
Conversión de relación de aspecto.
Conversión de espacio de color.
Conversión de frecuencia de imagen.
Volteo.
Espejo.
Audio de salida
Extracción del audio SDI mediante Line Out de 3,5 mm.
Compatible con audio de 2 canales mediante IEC60958.
Interfaz del sistema
USB 3.2 Gen 2×2 Type-C.
Ancho de banda de hasta 20 Gbps.
Sin necesidad de alimentación externa.
Software compatible
OBS Studio.
vMix.
XSplit.
VLC.
Zoom Rooms.
Microsoft Teams.
Skype for Business.
Google Hangouts.
GoToMeeting.
GStreamer.
QuickTime Player.
Cualquier aplicación de codificación o streaming compatible con DirectShow, V4L2 o AVCaptureSession.
Sistemas operativos
Windows.
Linux.
macOS.
Chrome OS.
SDK y APIs
Magewell MWCapture SDK.
Windows DirectShow / Wave API / DirectSound / WASAPI.
Linux V4L2 / ALSA.
macOS AVCaptureSession / AudioUnit.
Software incluido
USB Capture Utility.
Capture Express.
Indicadores
LED de estado.
Indicación de señal de entrada bloqueada.
Indicación de estado de funcionamiento.
Dimensiones
110,6 × 56,8 × 18 mm.
Alimentación
5 V mediante USB.
Corriente máxima aproximada: 1,439 A.
Consumo máximo
Aproximadamente 7,194 W.
Temperatura de funcionamiento
0 °C a 60 °C.
Temperatura de almacenamiento
-20 °C a 70 °C.
Humedad relativa
5 % a 90 %, sin condensación.
Accesorios incluidos
1 × Magewell USB Capture SDI 4K Pro.
1 × cable USB 3.2 Type-C a Type-C de 80 cm.
1 × cable USB 3.2 Type-C a Type-A de 80 cm.
1 × guía de inicio rápido.
Escenarios de uso
La Magewell USB Capture SDI 4K Pro está diseñada para producción audiovisual, streaming profesional, realización en directo, grabación, videoconferencia y presentaciones inmersivas, permitiendo incorporar señales SDI 4K de alta calidad directamente a ordenadores portátiles y de sobremesa.
Su entrada y salida 12G-SDI, la conexión USB 3.2 Gen 2×2 de 20 Gbps y la capacidad de captura hasta 4K convierten este dispositivo en una solución especialmente adecuada para flujos de trabajo profesionales que necesitan trabajar con señales UHD a 50/60 fps sin recurrir a una tarjeta PCIe.
