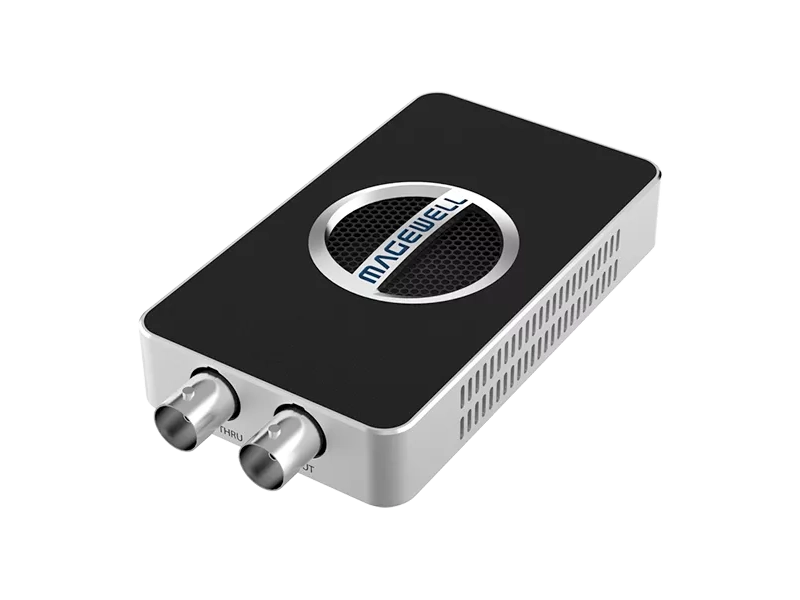

La Magewell USB Capture SDI 4K Plus es un dispositivo de captura de vídeo profesional de un canal diseñado para incorporar señales SDI 4K directamente a un ordenador mediante USB 3.0. Su formato compacto permite utilizarla en producción audiovisual, streaming, grabación, videoconferencia y otros entornos profesionales sin necesidad de instalar una tarjeta de captura interna. Admite señales SD, HD, 3G, 2K y 6G-SDI, junto con audio embebido.
Incorpora una entrada SDI con salida de loop-through, permitiendo mantener la señal disponible para un monitor u otro equipo mientras se realiza la captura. Es capaz de recibir y pasar señales de hasta 4096 × 2160 píxeles, mientras que la captura mediante USB puede alcanzar resoluciones de hasta 3840 × 2160 a 30 fps. También dispone de entrada y salida de audio analógico mediante conectores de 3,5 mm, ofreciendo una solución flexible para diferentes flujos de trabajo audiovisuales.
Características destacadas
Captura SDI 4K mediante USB 3.0
Permite introducir una señal SDI profesional directamente en un ordenador mediante USB 3.0, evitando la necesidad de instalar una tarjeta PCIe y facilitando su utilización tanto en estaciones de trabajo como en configuraciones móviles.
Compatibilidad con SD, HD, 3G, 2K y 6G-SDI
La entrada y el loop-through son compatibles con los principales estándares SDI, incluyendo SD-SDI, HD-SDI, 3G-SDI y 6G-SDI, así como señales 2K y 4K.
Entrada y salida SDI de loop-through
Incorpora una entrada SDI y una salida SDI de paso que permiten mantener la señal disponible para otro dispositivo mientras se captura simultáneamente en el ordenador. La entrada y el loop-through admiten resoluciones de hasta 4096 × 2160 píxeles.
Captura hasta 4K UHD
Permite capturar vídeo con resoluciones de hasta 4096 × 2160 píxeles y frecuencias de hasta 120 fps, aunque la frecuencia real depende de la resolución, el ancho de banda USB y la frecuencia de funcionamiento interna. Entre los formatos especificados se encuentra la captura de 3840 × 2160p hasta 30 fps.
Procesamiento de vídeo integrado
Su arquitectura incorpora un pipeline de procesamiento con un ancho de banda aproximado de 640 megapíxeles por segundo, permitiendo realizar escalado, recorte, desentrelazado, conversión de relación de aspecto, conversión de espacio de color, conversión de frecuencia de imagen, volteo y espejo.
Audio SDI y conexiones analógicas
Puede capturar audio embebido en la señal SDI y también dispone de una entrada Line In de 3,5 mm. El audio de la señal SDI puede extraerse mediante la salida Line Out de 3,5 mm.
Amplia compatibilidad con software
Es compatible con OBS Studio, vMix, VLC, XSplit, Zoom Rooms, Microsoft Teams, Skype for Business, Google Hangouts, GoToMeeting, GStreamer y QuickTime Player, además de otras aplicaciones basadas en DirectShow, V4L2 o AVCaptureSession.
Especificaciones técnicas
Entrada de vídeo
1 × SDI BNC.
Compatible con:
SD-SDI.
HD-SDI.
3G-SDI.
2K-SDI.
6G-SDI.
Salida de vídeo
1 × SDI BNC loop-through.
Resolución máxima de entrada y loop-through: 4096 × 2160 píxeles.
Estándares SDI
ST 259.
ST 292.
ST 425 3Ga.
ST 425 3Gb-DL.
ST 425 3Gb-DS.
ST 2081 6G-SDI.
Formatos de entrada
RGB/YUV 4:4:4 de 10/12 bits.
YUV 4:2:2 de 8/10/12 bits.
RGBA/YUVA 4:4:4:4 de 10 bits.
Audio de entrada
Hasta 8 canales de audio embebido.
Entrada de audio analógico mediante Line In de 3,5 mm.
Captura de vídeo
Resolución máxima: hasta 4096 × 2160 píxeles.
Frecuencia máxima: hasta 120 fps.
Formatos de captura especificados:
4096 × 2160p / 3840 × 2160p a 23,98/24/25/29,97/30 fps.
2560 × 1440p a 60 fps.
1920 × 1080p / 1280 × 720p a 23,98/24/25/29,97/30/50/59,94/60/90 fps.
720 × 576p a 25 fps.
720 × 480p a 30 fps.
La frecuencia real de captura puede estar limitada por el ancho de banda USB y la frecuencia de funcionamiento interna.
Formatos de salida de vídeo
NV12.
I420.
YUYV.
UYVY.
RGB24.
RGB32.
Procesamiento de vídeo
Recorte.
Escalado ascendente y descendente.
Desentrelazado.
Conversión de relación de aspecto.
Conversión de espacio de color.
Conversión de frecuencia de imagen.
Volteo.
Espejo.
Audio de salida
Salida de audio SDI mediante Line Out de 3,5 mm.
Hasta 2 canales de audio a 48 kHz.
Interfaz del sistema
USB 3.0.
Compatible con USB 2.0.
Compatible con USB 3.1 Gen 1.
Software compatible
OBS Studio.
XSplit.
VLC.
Zoom Rooms.
Microsoft Teams.
Skype for Business.
Google Hangouts.
GoToMeeting.
GStreamer.
QuickTime Player.
Aplicaciones compatibles con DirectShow, V4L2 o AVCaptureSession.
Sistemas operativos
Windows.
Linux.
macOS.
Chrome OS.
SDK y APIs
Magewell MWCapture SDK.
Windows DirectShow / Wave API / DirectSound / WASAPI.
Linux V4L2 / ALSA.
macOS AVCaptureSession / AudioUnit.
Indicadores
LED de estado.
Parpadeo lento: señal de entrada no bloqueada.
Encendido: señal de entrada bloqueada.
Doble parpadeo: anomalía de memoria o fallo de configuración FPGA.
Apagado: anomalía de firmware o alimentación.
Dimensiones
110,7 × 56,8 × 17 mm.
Alimentación
5 V mediante USB.
Corriente máxima aproximada: 0,86 A.
Consumo máximo
Aproximadamente 4,3 W.
Accesorios incluidos
1 × cable USB 3.0 de 63 cm.
Temperatura de funcionamiento
0 °C a 45 °C.
Temperatura de almacenamiento
-20 °C a 70 °C.
Humedad relativa
5 % a 90 %, sin condensación.
Escenarios de uso
La Magewell USB Capture SDI 4K Plus está diseñada para producción audiovisual, streaming profesional, grabación, realización, videoconferencia y captura de señales SDI en ordenadores portátiles y de sobremesa.
Su entrada 6G-SDI, salida de loop-through, conexión USB 3.0 y compatibilidad con señales desde SD hasta 4K permiten integrarla en configuraciones profesionales tanto móviles como permanentes. Es especialmente adecuada para incorporar cámaras y otras fuentes SDI a OBS Studio, vMix y otras plataformas de producción, codificación y streaming.
