La Magewell USB Capture HDMI 4K Pro es un dispositivo de captura de vídeo profesional de un canal diseñado para incorporar señales HDMI 4K directamente a ordenadores y estaciones de trabajo mediante USB 3.2 Gen 2×2, sin necesidad de instalar una tarjeta PCIe ni utilizar una fuente de alimentación externa.
Equipada con una entrada HDMI 2.0 y una salida HDMI de loop-through, permite trabajar con señales de hasta 4096 × 2160 a 60 fps en 4:4:4. La captura puede alcanzar resoluciones de hasta 4096 × 2160 y frecuencias de hasta 240 fps, dependiendo del ordenador, el sistema operativo y el ancho de banda USB disponible. Además, incorpora procesamiento de vídeo basado en FPGA, con un uso mínimo de CPU, y funciones de escalado, recorte, desentrelazado, conversión de espacio de color y frecuencia de imagen.
Características destacadas
Captura HDMI 4K hasta 60 fps
Permite capturar señales HDMI de hasta 4096 × 2160, incluyendo 3840 × 2160 UHD, con frecuencias de hasta 60 fps en las condiciones adecuadas. La máxima combinación de resolución, frecuencia, profundidad de color y muestreo depende de la interfaz USB y del sistema anfitrión.

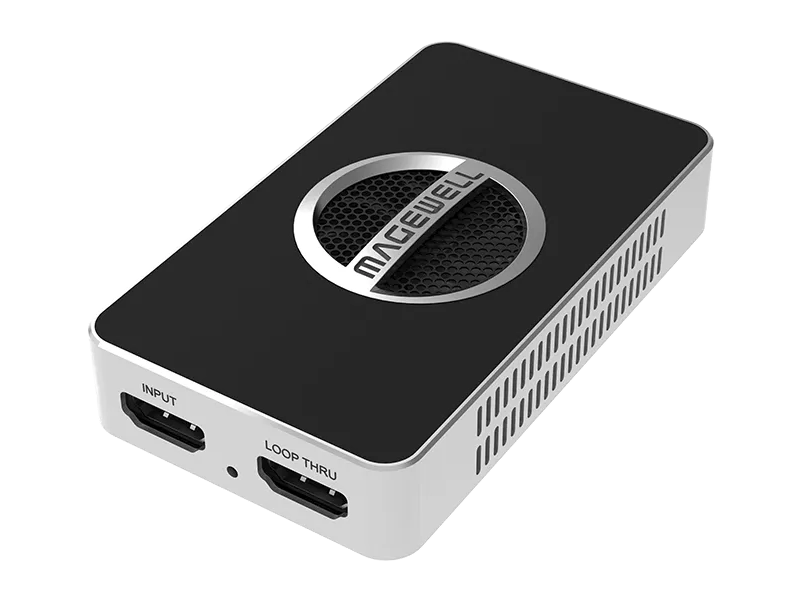

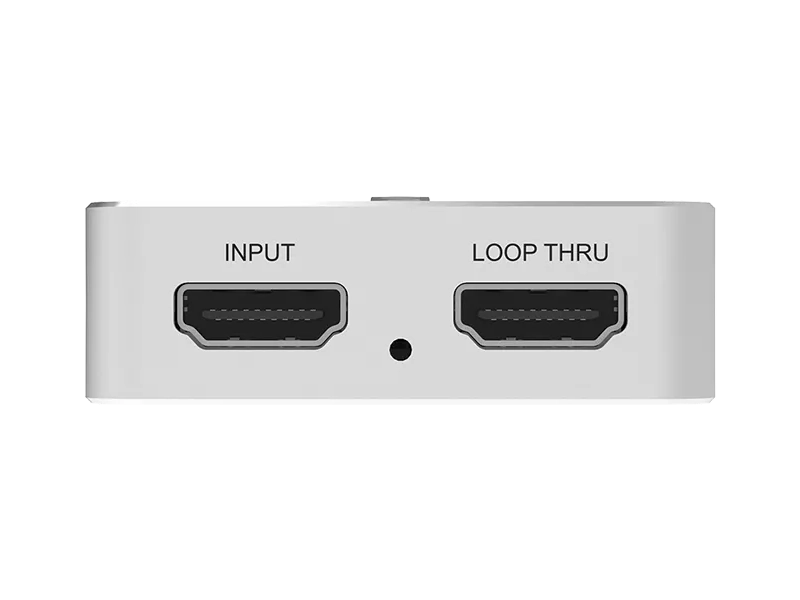

Entrada y salida HDMI 2.0
Dispone de una entrada HDMI y una salida HDMI de loop-through, ambas compatibles con señales de hasta 4096 × 2160 a 60 fps y 4:4:4. Esto permite enviar la señal simultáneamente al ordenador y a un monitor u otro dispositivo HDMI.
USB 3.2 Gen 2×2 de 20 Gbps
La conexión USB 3.2 Gen 2×2 Type-C ofrece hasta 20 Gbps de ancho de banda, proporcionando la capacidad necesaria para aprovechar las prestaciones de captura 4K de alta frecuencia de imagen del dispositivo.
Captura hasta 240 fps
La unidad admite capturas de hasta 4096 × 2160 píxeles y 240 fps. La frecuencia máxima real dependerá del ancho de banda USB disponible, del sistema operativo y del ordenador utilizado.
Procesamiento de vídeo basado en FPGA
Integra un pipeline de procesamiento basado en FPGA con un ancho de banda aproximado de 700 megapíxeles por segundo, reduciendo al mínimo la utilización de CPU durante el procesamiento y la captura de vídeo.
Captura de vídeo de hasta 10 bits
El dispositivo admite captura de vídeo de hasta 10 bits, ofreciendo una mayor precisión para flujos de trabajo profesionales de producción, postproducción y procesamiento de imagen.

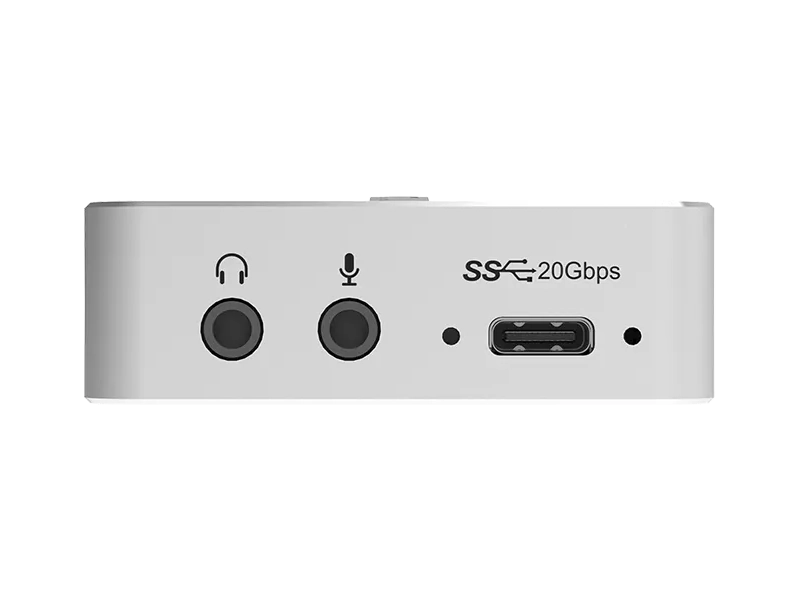

Audio HDMI y entrada analógica
Puede capturar audio embebido en HDMI y también recibir audio analógico mediante su conexión de 3,5 mm. Además, permite extraer el audio de la señal HDMI o del ordenador y enviarlo a unos auriculares mediante la misma interfaz.
Funcionamiento plug-and-play
Está diseñada para funcionar sin controladores específicos en las aplicaciones compatibles y no requiere alimentación externa, facilitando su utilización tanto en ordenadores de sobremesa como en portátiles. Es compatible con Windows, Linux, macOS y Chrome OS.
Funcionamiento continuo 24/7
Magewell especifica la unidad para funcionamiento continuo 24 horas al día, 7 días a la semana, por lo que puede integrarse en instalaciones profesionales de streaming, producción y captura permanente.
Especificaciones técnicas
Entrada de vídeo
1 × HDMI.
HDMI 2.0.
Compatible con DVI-D.
Receptor HDMI de 600 MHz.
EDID personalizable.
Resolución máxima de entrada: 4096 × 2160 a 60 fps en 4:4:4.
Salida de vídeo
1 × HDMI loop-through.
Resolución máxima de entrada y loop-through: 4096 × 2160 a 60 fps en 4:4:4.
Formatos de entrada
RGB/YUV 4:4:4 de 8/10/12 bits.
YUV 4:2:0 de 8/10/12 bits.
YUV 4:2:2 de 12 bits.
Captura de vídeo
Resolución máxima: 4096 × 2160 píxeles.
Frecuencia máxima: 240 fps.
Formatos principales compatibles:
4096 × 2160p / 3840 × 2160p a 23,98/24/25/29,97/30/50/60 fps.
2560 × 1440p a 60 fps.
2560 × 1080p / 1920 × 1080p / 1280 × 720p a 23,98/24/25/29,97/30/50/59,94/60 fps.
720 × 576p a 25 fps.
720 × 480p a 30 fps.
La frecuencia de captura real depende de la interfaz USB, el sistema operativo y las características del ordenador anfitrión. Para obtener el máximo rendimiento se requiere una interfaz USB 3.2 Gen 2×2 de 20 Gbps.
Profundidad de color de captura
Hasta 10 bits.
Formatos de salida de vídeo
P010.
Y210.
NV12.
I420.
YUYV.
UYVY.
RGB24.
RGB32.
Procesamiento de vídeo
Procesamiento basado en FPGA.
Ancho de banda aproximado: 700 Mpíxeles/s.
Escalado ascendente y descendente.
Recorte.
Desentrelazado.
Conversión de relación de aspecto.
Conversión de espacio de color.
Conversión de frecuencia de imagen.
Volteo.
Espejo.
Audio
Hasta 8 canales de audio HDMI embebido.
24 bits.
Hasta 192 kHz.
Captura de audio de 2 canales mediante interfaz analógica de 3,5 mm.
Salida del audio HDMI o del ordenador mediante conexión de 3,5 mm.
Hasta 2 canales mediante IEC60958.
Interfaz del sistema
USB 3.2 Gen 2×2 Type-C.
Ancho de banda de hasta 20 Gbps.
Alimentación mediante USB.
No requiere fuente de alimentación externa.
Software compatible
OBS Studio.
vMix.
XSplit.
VLC.
Zoom Rooms.
Microsoft Teams.
Skype for Business.
Google Hangouts.
GoToMeeting.
GStreamer.
QuickTime Player.
Aplicaciones compatibles con DirectShow, V4L2 o AVCaptureSession.
Sistemas operativos
Windows 10/11 y Windows Server compatibles.
Linux.
macOS.
Chrome OS.
SDK y APIs
Magewell MWCapture SDK.
Windows DirectShow / Wave API / DirectSound / WASAPI.
Linux V4L2 / ALSA.
macOS AVCaptureSession / AudioUnit.
Software incluido
USB Capture Utility.
Capture Express.
Indicadores
LED de estado.
Indicación de señal de entrada no bloqueada.
Indicación de señal de entrada bloqueada.
Indicación de anomalía de memoria o configuración FPGA.
Indicación de anomalía de firmware o alimentación.
Dimensiones
98,1 × 56,8 × 18 mm.
Alimentación
5 V mediante USB.
Corriente máxima aproximada: 1,474 A.
Consumo máximo
Aproximadamente 7,369 W.
Temperatura de funcionamiento
0 °C a 60 °C.
Temperatura de almacenamiento
-20 °C a 70 °C.
Humedad relativa
5 % a 90 %, sin condensación.
Accesorios incluidos
1 × cable USB 3.2 Type-C a Type-C de 80 cm.
1 × cable USB 3.2 Type-C a Type-A de 80 cm.
1 × cable HDMI.
1 × guía de inicio rápido.
Escenarios de uso
La Magewell USB Capture HDMI 4K Pro está diseñada para producción audiovisual, streaming profesional, grabación, realización en directo, videoconferencia y presentaciones inmersivas, permitiendo incorporar señales HDMI 4K directamente a ordenadores portátiles y de sobremesa.
Su entrada y salida HDMI 2.0, conexión USB 3.2 Gen 2×2 de 20 Gbps, procesamiento basado en FPGA y capacidad de captura hasta 4K hacen que resulte especialmente adecuada para flujos de trabajo que requieren trabajar con señales UHD a altas frecuencias de imagen.
