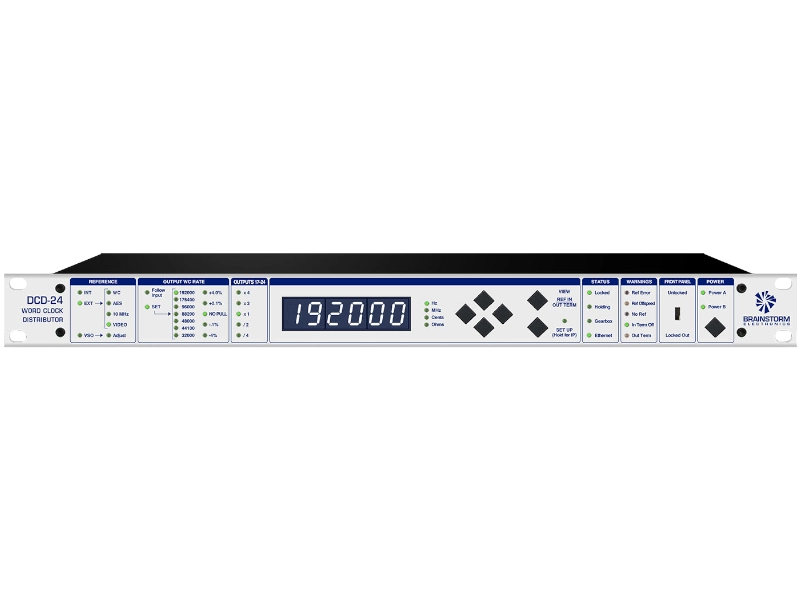

El Brainstorm DCD-24 es un distribuidor y generador profesional de Word Clock diseñado para proporcionar una referencia de sincronización de alta precisión en estudios de grabación, postproducción, broadcast, radio e instalaciones de audio profesional. Gracias a su tecnología de reducción de jitter y a su oscilador interno de alta estabilidad, garantiza una distribución fiable de la señal de reloj a múltiples dispositivos digitales, incluso en sistemas de gran tamaño.
Además de distribuir Word Clock, el DCD-24 puede sincronizarse con referencias externas como Word Clock, AES, sincronismo de vídeo SD y HD o señales de 10 MHz procedentes de GPS o relojes de rubidio. Su capacidad para generar frecuencias independientes mediante multiplicación y división de reloj permite integrar equipos que trabajan a diferentes frecuencias de muestreo dentro de una misma infraestructura audiovisual.
Características destacadas
Distribución profesional de Word Clock

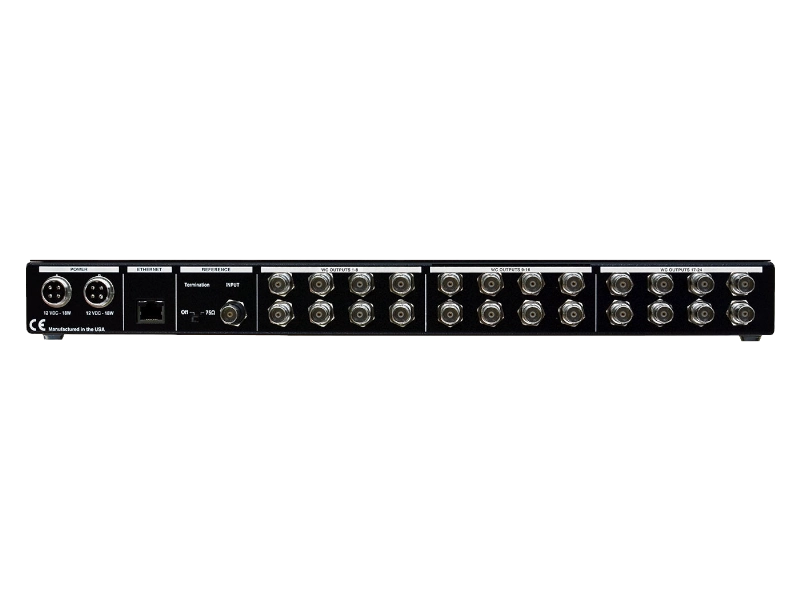

Dispone de 24 salidas BNC para distribuir señales Word Clock de alta estabilidad a múltiples equipos de audio digital, proporcionando una sincronización precisa en instalaciones profesionales.
Generador de Word Clock de alta precisión
Puede generar frecuencias estándar desde 32 kHz hasta 192 kHz utilizando su oscilador interno de alta estabilidad o sincronizado con una referencia externa.
Tecnología de reducción de jitter
La electrónica interna reduce significativamente el jitter de la señal de reloj, mejorando la estabilidad de sincronización entre convertidores, consolas digitales, grabadores y otros equipos de audio profesional.
Compatibilidad con múltiples referencias externas
Acepta como referencia Word Clock, AES, sincronismo de vídeo SD y HD, así como señales de 10 MHz procedentes de sistemas GPS o relojes de precisión externos.
Conversión de frecuencias mediante Gearboxing
Permite generar simultáneamente diferentes frecuencias relacionadas mediante multiplicación o división del reloj principal, facilitando el trabajo con sistemas que operan a distintas frecuencias de muestreo, como 48 kHz y 96 kHz.
Control remoto mediante red
Integra puerto Ethernet para monitorización, configuración remota y actualización de firmware mediante una interfaz accesible desde navegador web.
Alimentación redundante
Dispone de doble alimentación redundante para garantizar el funcionamiento continuo del sistema incluso en caso de fallo de una de las fuentes de alimentación.
Especificaciones técnicas
Función principal
Distribuidor de Word Clock.
Generador profesional de Word Clock.
Frecuencias de generación
32 kHz.
44,1 kHz.
48 kHz.
88,2 kHz.
96 kHz.
176,4 kHz.
192 kHz.
Compatibilidad con frecuencias Pull-Up y Pull-Down.
Salidas
24 × BNC Word Clock.
Impedancia de 75 Ω.
Entradas de referencia
1 × BNC universal.
Word Clock.
AES.
Black Burst.
HD Tri-Level Sync.
10 MHz.
Terminación de 75 Ω conmutable.
Conversión de frecuencias
Multiplicador y divisor de frecuencia en las salidas 21 a 24.
Generación simultánea de frecuencias relacionadas.
Sincronización
Oscilador interno de alta precisión.
Word Clock.
AES.
Vídeo SD.
Vídeo HD.
10 MHz.
Tecnología
Reducción avanzada de jitter.
Aprendizaje automático de la frecuencia de referencia.
Cambio automático a reloj interno ante pérdida de referencia.
Conectividad
Puerto Ethernet RJ45.
Monitorización remota.
Configuración mediante navegador web.
Actualización de firmware.
Alimentación
Doble entrada de alimentación redundante.
Conmutación automática entre fuentes.
Formato
Rack de 19″.
1U.
Escenarios de uso
El Brainstorm DCD-24 está diseñado para estudios de grabación, emisoras de radio, televisiones, salas de postproducción, instalaciones de mastering y cualquier entorno profesional que necesite distribuir una referencia Word Clock estable a un gran número de equipos digitales.
Su capacidad para regenerar señales con muy bajo jitter, aceptar múltiples referencias externas y generar diferentes frecuencias de reloj simultáneamente lo convierte en una solución ideal para infraestructuras de audio profesional donde la estabilidad de sincronización resulta crítica.
